Susunan Kabel STRAIGHT and CROSS

Urutan kabel cross dan straight

Kabel straight
Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu  dengan ujung yang lainnya. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda.

Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:


urutan-kabel-utp-straight
Contoh penggunaan kabel straight adalah sebagai berikut :
  1. Menghubungkan antara computer dengan switch
  2. Menghubungkan computer dengan LAN pada modem cable/DSL
  3. Menghubungkan router dengan LAN pada modem cable/DSL
  4. Menghubungkan switch ke router
  5. Menghubungkan hub ke router
Kabel cross over
Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan
ujung dua. Kabel cross over  digunakan untuk menghubungkan 2 device yang sama. Gambar dibawah adalah susunan standar kabel cross over.

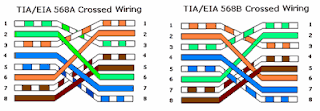

urutan kabel utp crossover

Contoh penggunaan kabel cross over adalah sebagai berikut :
  1. Menghubungkan 2 buah komputer secara langsung
  2. Menghubungkan 2 buah switch
  3. Menghubungkan 2 buah hub
  4. Menghubungkan switch dengan hub
  5. Menghubungkan komputer dengan router

    Fungsi kabel straight,cross,konsole,DCE dan DTE

    1. Kabel Straight
    Kabel dengan kombinasi ini digunakan untuk koneksi antar perangkat yang berbeda jenis, seperti antara komputer ke switch, komputer ke hub/bridge, router ke switch, router ke bridge dsb. kombinasi warnanya dapat kita lihat pada gambar berikut :

    2. Kabel Crossover
    Kabel dengan kombinasi ini adalah diperuntukkan untuk koneksi peer to peer antara perangkat yang sejenis. Contohnya dari komputer ke komputer, dari komputer ke router, dari switch ke switch dsb.
    Kombinasi warnanya dapat kita lihat pada gambar berikut ini…..

    Adapun kombinasi warna diatas adalah berdasarkan apa yang awam digunakanan oleh teknisi dan engineer jaringan yang ada di dunia ini. Hal diatas memudahkan teknisi atau engineer lain dalam memperbaiki jaringan yang telah ada sebelumnya.
    Untuk contoh pemakaiannya :
    Jika ada 5 perangkat komputer yang akan dihubungkan ke satu switch/hub maka kabel yang digunakan untuk menghungunkan komputer ke perangkat switch/hub adalah kabel stright Through…
    Tapi jika anda hanya ingin menghubungkan satu pc ke pc yang lain (pc ke notebook, atau notebook ke notebook) makan anda seharusnya menggunakan kabel crossover
    2.Tipe Cross

    Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini, pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe “straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar buat tipe “cross”.Masih bingung? Begini cara mudahnya:Ujung pertama:
  6. oranye muda
  7. oranye tua
  8. hijau muda
  9. biru muda
  10. biru tua
  11. hijau tua
  12. coklat muda
  13. coklat tua
Maka di ujung yang lain harus dibuat begini:
  1. hijau muda
  2. hijau tua
  3. orange muda
  4. biru muda
  5. biru tua
  6. orange tua
  7. coklat muda
  8. coklat tua
PENGERTIAN DTE
Data Terminal Equipment (DTE) adalah instrumen terakhir yang mengubah informasi  menjadi sinyal atau sinyal yang diterima reconverts.  Ini juga dapat disebut sirkuit ekor .
Sebuah perangkat DTE berkomunikasi dengan data circuit-terminating equipment (DCE).
DTE adalah unit fungsional dari sebuah stasiun data yang berfungsi sebagai sumber data untuk melakukan komunikasi data . Fungsi kontrol harus dilakukan sesuai dengan protokol link .
DTE merupaka sebuah peralatan atau subsistem yang saling berhubungan dengan beberapa peralatan yang melakukan fungsi yang diperlukan untuk memungkinkan pengguna untuk berkomunikasi.
Biasanya, perangkat DTE adalah terminal (atau komputer meniru terminal), dan DCE adalah sebuah modem atau perangkat lain milik operator.
Aturan umum adalah bahwa perangkat DCE menyediakan sinyal clock (clocking internal) dan perangkat DTE mensinkronisasikan pada jam yang diberikan (clocking eksternal).
Istilah ini juga umum digunakan dalam dunia telekomunikasi untuk menentukan perangkat jaringan, seperti terminal, komputer pribadi tetapi juga router dan jembatan, yang tidak mampu atau tidak dikonfigurasi untuk menghasilkan sinyal clock.  Oleh karena itu koneksi PC ke PC Ethernet juga dapat disebut DTE ke komunikasi.  Komunikasi ini dilakukan melalui kabel crossover Ethernet sebagai lawan dari PC ke DCE (hub, switch, atau jembatan) komunikasi yang dilakukan melalui kabel straight Ethernet.
PENGERTIAN DCE
Data Circuit Equipment (DCE) adalah perangkat yang terletak antara Data Terminal Equipment dan Data Circuit Transmisi .  Hal ini juga disebut peralatan komunikasi data dan operator peralatan data.
DCE melakukan fungsi seperti sinyal konversi, coding , dan garis clocking dan dapat menjadi bagian dari peralatan DTE.
Meskipun istilah yang paling sering digunakan adalah RS-232 , nammun DTE dan DCE merupakan standar dari Peralatan Komunikasi Data yang kedua peralatan tersebut saling berkomunikasi.  Nama peralatan yang menggunakan peralatan standar ini adalah sbb:
•     Federal Standard 1037C , MIL-STD-188
•     RS-232
•     Beberapa ITU-T standar dalam seri V (terutama V.24 dan V.35)
•     Beberapa ITU-T standar dalam seri X (terutama X.21 dan X.25)
Ketika dua perangkat, DTE dan DCE harus dihubungkan bersama tanpa modem atau media penerjemah, maka harus digunakan kabel  crossover, seperti modem null untuk RS-232 atau Ethernet .
Kabel Konsole
Kabel ini berfungsi untuk mereset senao EOC 3220, 3610, 8610 dan juga bisa digunakan untuk mereset mikroik.
